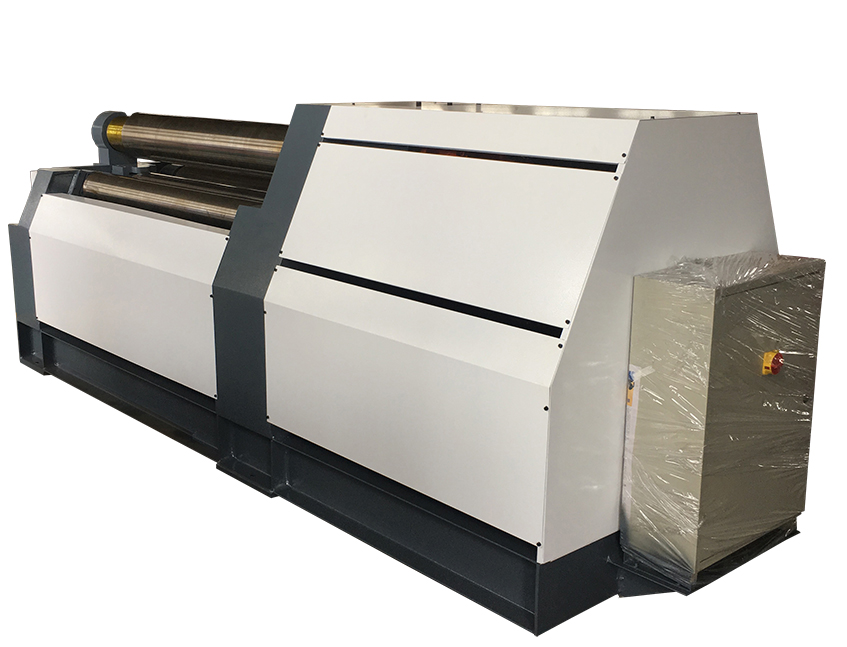

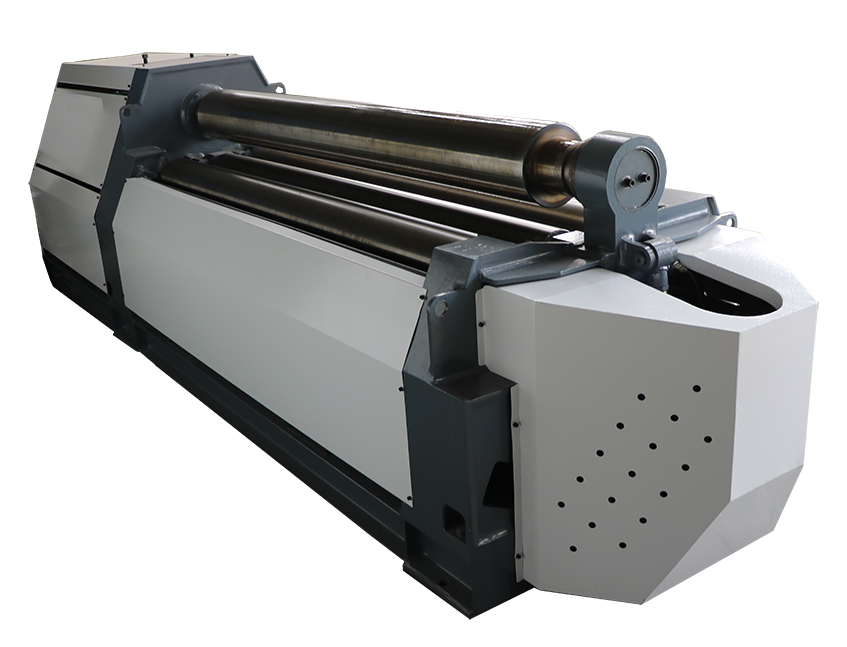

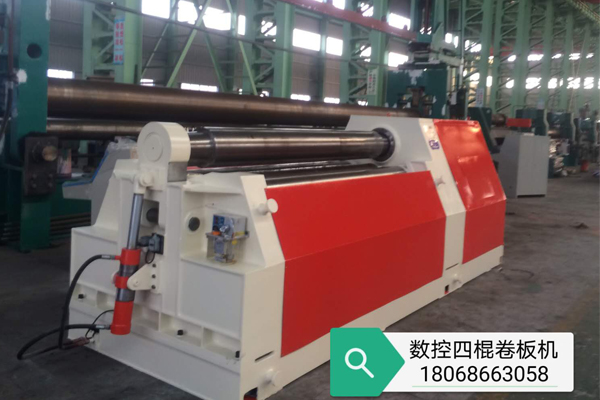

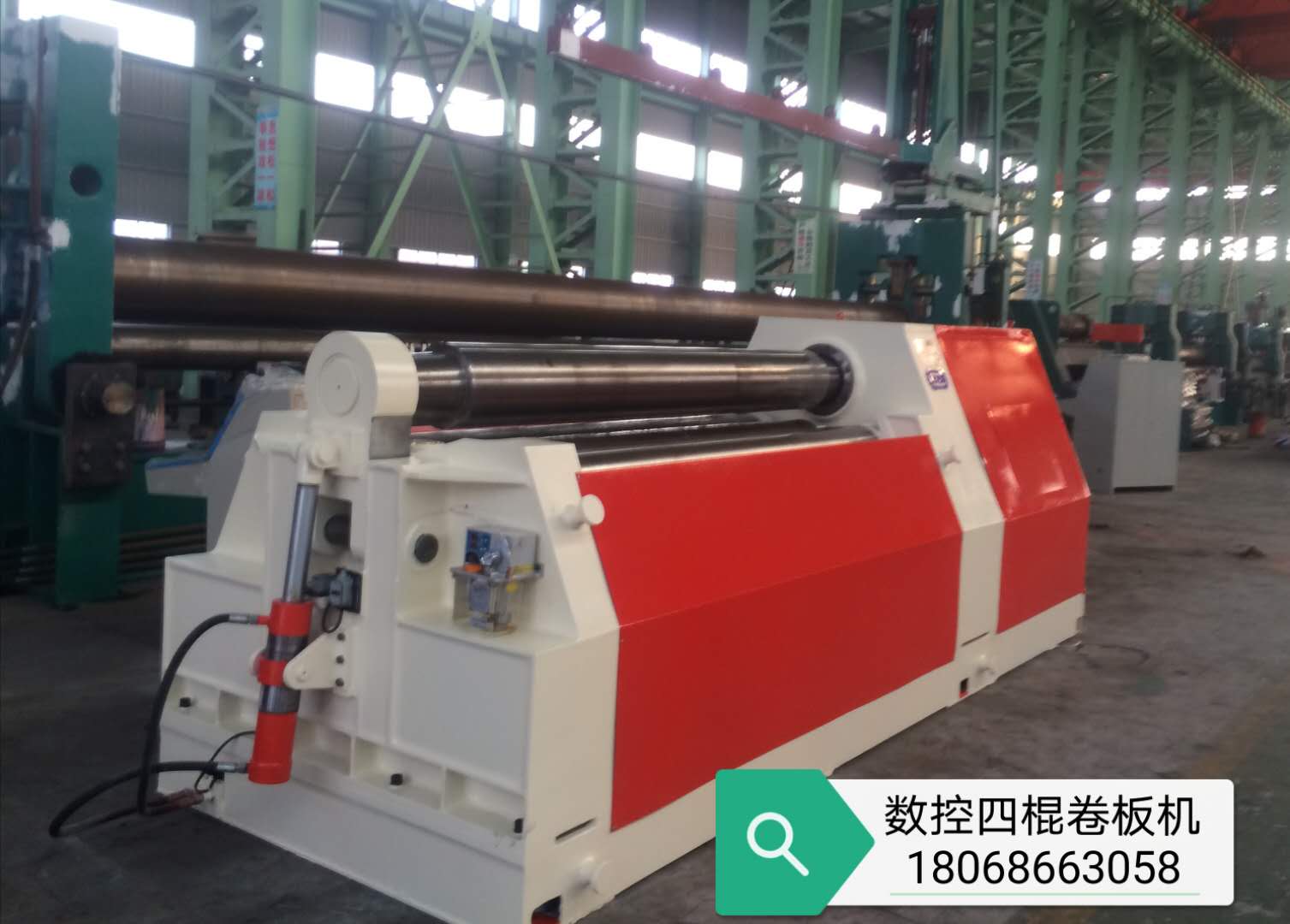

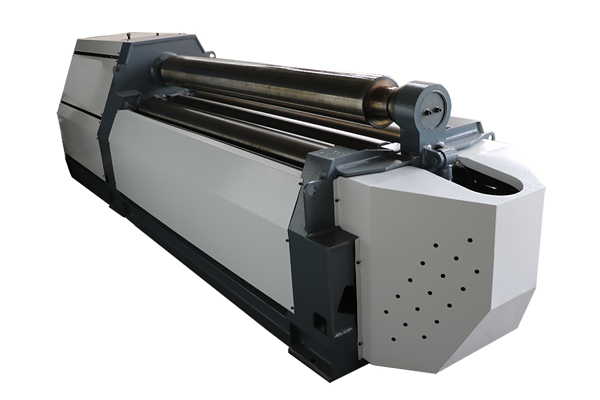

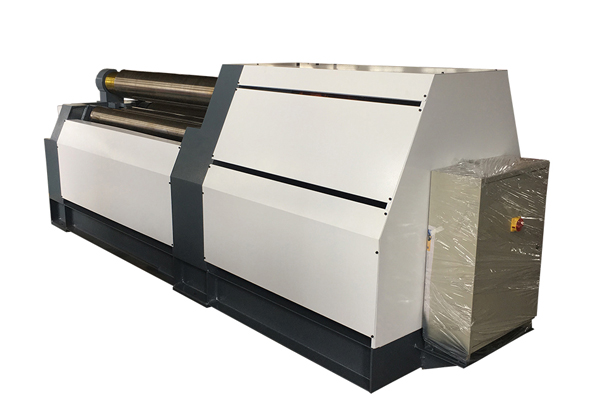

W12NC-16x2500 四輥卷板機
W12NC四輥彎板機是一種雙夾板彎板機。 每個輥都是Du立驅動的。 滾子直線導軌涂有減摩材料，無需維護，適合重型負載，定位平穩穩定。 滾子上裝有調心滾子軸承。 所有合金鋼輥均經過感應淬火和熱處理。 經過感應淬火處理后，所有的輥都將被研磨和拋光。
參數
| 規格 | ||||
| Zui高 | Thk. 彎板 | (mm) | 16 | |
| Thk. 預彎曲 | 12 | |||
| 彎板寬度 | 2500 | |||
| 滾筒有效長度 | (mm) | 2550 | ||
| 板的屈服強度 | (MPa) | 235 | ||
| Zui小 卷軸直徑 Zui大尺寸 | (mm) | 600 | ||
| 輥軸直徑 | 上 | (mm) | 300 | |
| 底部 | 280 | |||
| 側 | 230 | |||
| 滾軸 | 材料 | 42CrMo | ||
| 硬度 | (HB) | 240-286 | ||
| 感應淬火輥 | YES | |||
| 輥輪廓 | crown | |||
| 提升模式 | hydraulic | |||
| 提升同步精度/準確性 | ±(mm) | 0.2 | ||
| 所有軸承品牌錐形彎曲裝置 | 自調心滾子軸承 | |||
| 錐形彎曲裝置 | YES | |||
| 駕駛模式 | Motor + reducer | |||
| 控制系統 | 控制方式 | NC | ||
| 顯示位置和位移 | LCD | |||
| 可編程邏輯控制器 | OMRON | |||
| 電氣零件系統 | SIEMNENS | |||
| 板彎曲速度 | (m/min) | about 3.5 | ||
| 側輥下降/上升速度 | (mm/min) | About 260 | ||
| 主動力馬達 | (KW) | 11 | ||
| 液壓系統 | Zui高 工作壓力 | (MPa) | 25 | |
| 閥 | YUKEN | |||
| 密封 | VALQUE | |||
特征：
-安裝在機器立柱上的高負荷線性滑動導軌，用于下輥和側輥平移
-電子并行控制系統
-滾筒同步和平衡控制完全由電子控制
-側滾輪和下滾輪可傾斜控制，正向或負向
-錐形設備
-由Du立液壓馬達驅動的滾子
-滑動區域的減摩材料
-滾輪瞬時制動，安全性高
-反向液壓驅動
-移動控制面板站，帶低壓控制
-移動控制按鈕，方便操作員
可選的：
-垂直板支撐裝置
-側板支撐裝置
