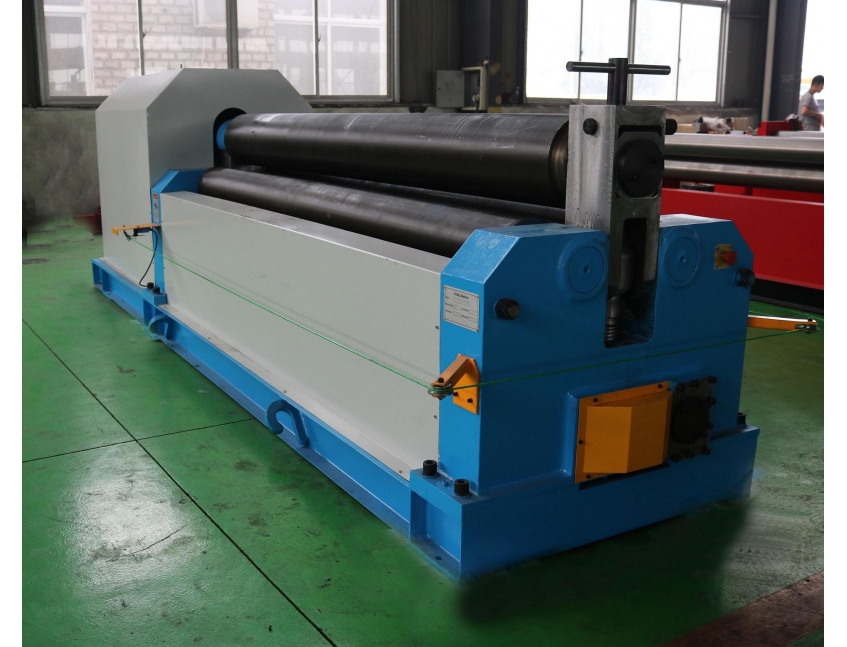

數控三輥卷圓機：結構原理&功能特點

數控三輥卷圓機也常被稱為數控三輥卷板機，是一種利用數控技術實現高精度金屬板材彎曲成形的關鍵設備。該數控卷圓機通過在三輥間對板材進行連續滾壓塑性變形，可加工出圓形、弧形及錐形工件，廣泛應用于各類需要高精度卷圓成形工藝的場合。

三輥卷板機結構原理

數控三輥卷圓機的核心工作原理是指通過三個工作輥（上輥、下輥及邊輥/側輥）對金屬板材施加連續滾壓，使其產生塑性變形，從而卷制成圓形、弧形及一定范圍內的錐形工件。

• 三輥協同工作：上輥通常為主傳動輥，下輥和邊輥則通過液壓或機械方式調整位置，共同夾持并驅動板材前進。
• 數控系統控制：通過CNC數控系統精確設定和調節輥縫、壓力、速度及卷制角度等參數，實現自動化操作。
• 高精度成形：支持板材端部預彎、多道次滾彎及自動校圓，一次裝夾即可完成復雜曲面的成形，精度遠高于傳統機械式卷板機。

數控卷板機主要優勢功能與特點

• 高精度與高效率：卷制精度高，圓度和直徑一致性好，可減少人工調整和返工。
• 自動化程度高：參數設置簡便，支持程序化存儲與調用，適合批量生產和多規格產品切換。
• 廣泛的材料適應性：可加工碳鋼、不銹鋼、鋁合金等多種金屬板材，適用板厚范圍廣。
• 高精度預彎：通過數控系統精確控制板材端部彎曲角度與直邊長度，一次裝夾即可完成兩端預彎和筒體卷制，顯著減少后續整形工序。
• 多樣化成形：可加工圓形、弧形、錐形等多種工件，滿足不同曲率半徑和截面形狀的要求。
• 數控化與自動化：采用CNC數控系統，支持參數化編程或與CAD/CAM軟件接口，實現自動計算工藝參數、記憶工藝曲線和多品種柔性生產。
• 高通用性：通過調整輥縫、壓力和速度，可適應不同厚度、寬度和材質的金屬板材，適合批量生產和多規格產品切換。

數控卷圓機的應用

• 石油、化工
• 鍋爐、壓力容器
• 造船、海洋工程
• 水電、風電設備
• 金屬結構、工程機械及通用機械加工

南通特力機床有限公司是生產數控卷板機、數控卷圓機、液壓機、校平機的廠家，公司產品質量可靠，我們?nèi)娜鉃閺V大新老客戶服務。詢價熱線：18068663058
